Хорошо, давайте посмотрим на задачу и разберем ее по шагам.

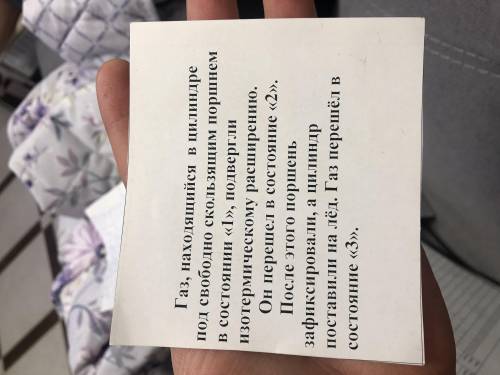

1. В состоянии "1" газ находится под свободно скользящим поршнем. Известно, что происходит изотермическое расширение. Это означает, что газ расширяется при постоянной температуре. Поскольку речь идет о изотермическом процессе, можем воспользоваться уравнением для изотермического расширения газа:
p1V1 = p2V2
где p1 и V1 - давление и объем в состоянии "1", а p2 и V2 - давление и объем в состоянии "2".
2. Далее, porшень закрепляется, а цилиндр ставится на лед, и газ переходит в состояние "3". Поскольку изображено переход на диаграмме без подписей, мы можем предположить, что процесс является изохорным, то есть объем газа остается постоянным. В этом случае, уравнение для изохорного процесса имеет вид:
p2/T2 = p3/T3
где p2 и T2 - давление и температура в состоянии "2", а p3 и T3 - давление и температура в состоянии "3".

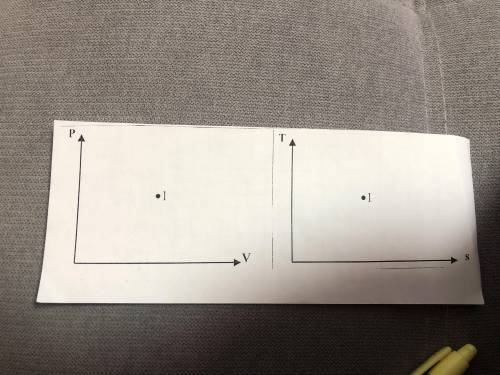

3. Давайте теперь нарисуем термодинамический процесс на диаграммах pV и TS.
На диаграмме pV, горизонтальная ось представляет объем газа (V), а вертикальная ось представляет давление (p). Таким образом, первый процесс (изотермическое расширение) будет представляться горизонтальной линией на диаграмме, соединяющей состояния "1" и "2". Высота этой линии будет определяться постоянной температурой. Второй процесс (изохорное охлаждение) будет представляться вертикальной линией, соединяющей состояния "2" и "3", так как объем газа остается постоянным.
На диаграмме TS, горизонтальная ось представляет температуру (T), а вертикальная ось представляет энтропию (S). В этом случае первый процесс будет представляться горизонтальной линией, так как температура остается постоянной во время изотермического процесса. Второй процесс будет представляться вертикальной линией, так как объем газа остается постоянным во время изохорного процесса.
Надеюсь, что я смог дать вам достаточно подробный и понятный ответ на ваш вопрос. Если у вас остались какие-либо вопросы, пожалуйста, не стесняйтесь задавать их.
