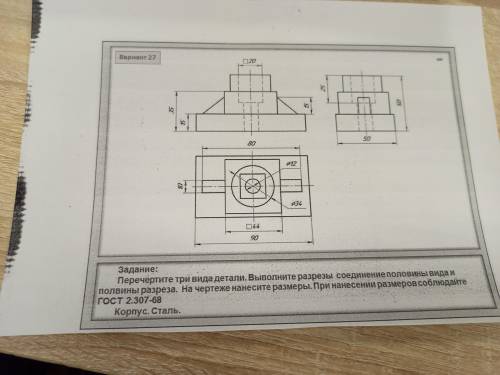

Перечертите три вида детали. Выполните разрезы соединение половины вида и полвины разреза. На чертеже нанесите размеры. При нанесении размеров соблюдайте

На данном чертеже присутствуют три вида детали. Для выполнения задания, необходимо перечеркнуть три изображенные детали, выполнить разрез половины каждой детали и наложить их на виды.

1. Деталь номер 1:
- Видим только верхнюю половину детали.
- Выполняем разрез по вертикали, пополам детали.
- Налагиваем полученные половины разреза под верхнюю часть детали.
- Наносим размеры на каждую новую половину детали.

2. Деталь номер 2:
- Видим только нижнюю половину детали.
- Выполняем разрез по горизонтали, пополам детали.
- Налагиваем полученные половины разреза рядом с нижней частью детали.
- Наносим размеры на каждую новую половину детали.

3. Деталь номер 3:
- Видим только центральную половину детали.
- Выполняем два разреза:
- Первый разрез соединяет левую и правую половины детали.
- Второй разрез проходит через центр детали, пополам.
- Находим точку пересечения этих двух разрезов и проводим горизонтальную линию через эту точку.
- Налагиваем полученные половины разреза на центральную часть детали.
- Наносим размеры на каждую новую половину детали.

Обоснование:
Перечертывание деталей и выполнение разрезов позволяют нам увидеть внутренние части этих деталей и получить представление о их структуре. Наложение разрезанных частей на виды помогает нам лучше понять, как эти части соотносятся с целыми деталями и как они взаимодействуют друг с другом. Нанесение размеров на каждую новую половину детали необходимо для определения точных значений размеров и дальнейшей работы с этими деталями.
