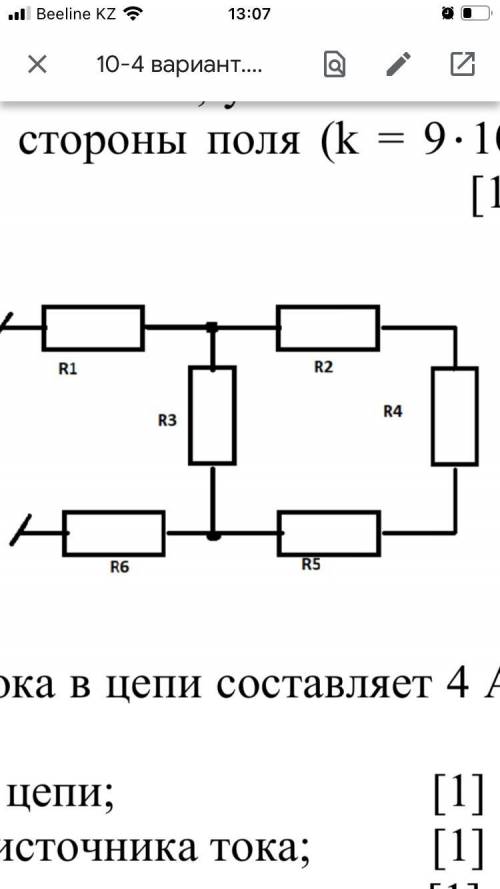

На рисунке 1 дана схема, на которой сопротивления резисторов R2=R5=R4=3 Ом, R3=6 Ом, R1=R6=5 Ом, а напряжение на концах участка цепи 180 В. a. нарисуйте эквивалентную схему [1] b. вычислите общее сопротивление [1] c. используя закон Ома для участка цепи, определите силу тока в неразветвленном участке цепи.
R₂,₄,₅=R₂+R₄+R₅=3+3+3=9 Ом;
R₂-₄,₅=(R₃*R₂,₄,₅)/(R₃+R₂,₄,₅)=(6*9)/(6+9)=3,6 Ом;
Rобщ=Rэ=R₁-₆=R₁+R₂-₄,₅+R₆=5+3,6+5=13,6 Ом;
I=I1=I6=U/Rобщ=180/13,6=13,235...≈13 A.
