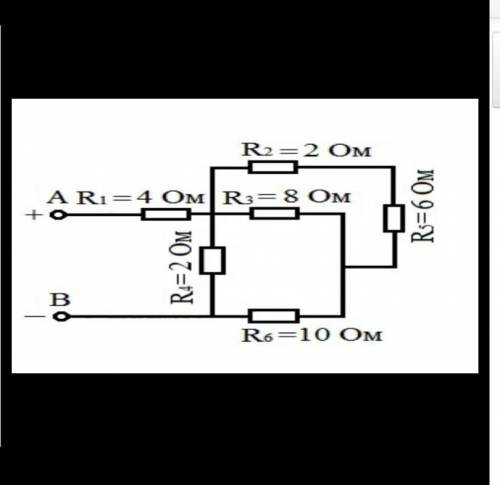

Определить эквивалентное сопротивление цепи R в каждом резисторе.
(Сократить цепь)

Question

Физика: Определить эквивалентное сопротивление цепи R в каждом резисторе.(Сократить цепь)​

stasvikulyа · Answer

R₂₅=R₂+R₅=8 Ом;R₂₅=R₃=8 Ом = R₂₃₅=R₂₅/2=R₃=4 Ом;R₂₃₅₆=R₂₃₅+R₆=14 Ом;R₂-₆=(R₂₃₅₆*R₄)/(R₂₃₅₆+R₄)=1,75 Ом;Rэ=R₁-₆=R₂-₆+R₁=5,75 Ом.Объяснение:...

Определить эквивалентное сопротивление цепи R в каждом резисторе.(Сократить цепь)​
