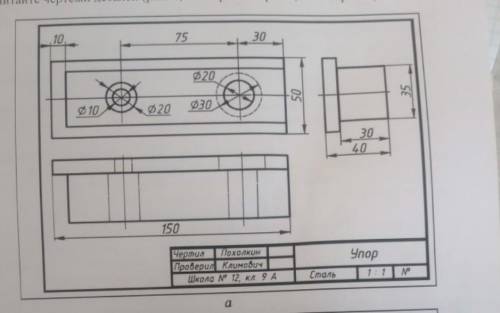

1.Как называется деталь? 2.Из какого материала она изготовлена?

3.Какой масштаб изображений?

4.Какие виды заданы на чертеже?

5.Сочетанием каких геометрических тел образована форма детали?

6.Какой элемент детали показан на главном виде штриховыми линиями? Какой он формы?

7.Изображением какого элемента детали является окружность Ø50 мм? Назовите все размеры этого элемента.

8.Каковы габаритные размеры детали?

​

1. Деталь называется "упор".

3. Изготавливают деталь из стали.

2. Масштаб чертежа 1:1, т.е деталь изображена в натуральную величину.

4. Чертёж содержит два вида: спереди сверху и слева.

5. Прямоугольники наверно.

6. Прямоугольная форма, тоже не уверена, возможно у них есть какие-нибудь профессиональные названия.

7. 35*140*30 основная часть детали, 50*150*10 тонкая пластина, которая сверху (ширина длина высота).

8. Не знаю ответа, но раз деталь из стали, то возможно деталь гладкая. Может вопрос имел ввиду другое

Это кароче слушай я не супер гений поэтому могут быть ошибки, я тоже человек
