Задание: 1) На формате А4, расположенном горизонтально, начертить рамку (слева 20 мм, справа, сверху и снизу по 5 мм);
2) В нижнем правом углу рамки начертить прямоугольник высотой 10 мм и длиной 100 мм. Внутри этого прямоугольника чертежным шрифтом написать свои фамилию, имя и номер группы;

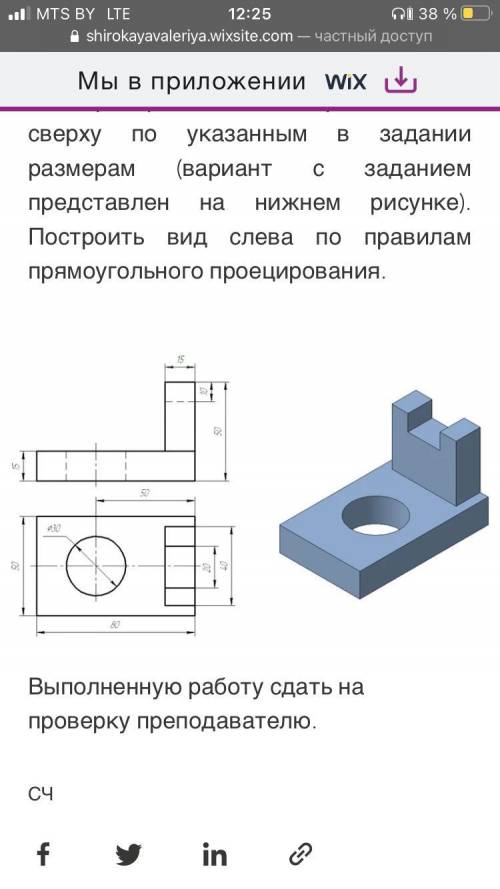

3) Перечертить вид спереди и вид сверху по указанным в задании размерам (вариант с заданием представлен на нижнем рисунке). Построить вид слева по правилам прямоугольного проецирования.

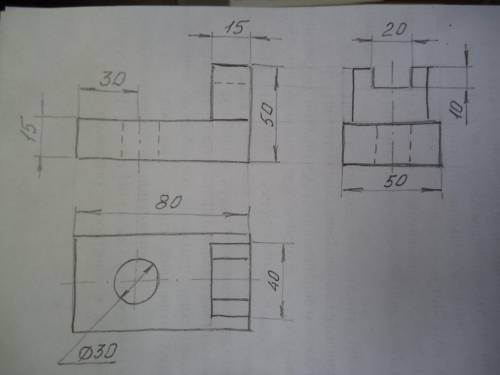

Чертёж из трёх проекций можете посмотреть на фото.
Чертёж выполнен от руки с сохранением пропорций на глаз.
Надеюсь, что вам.
