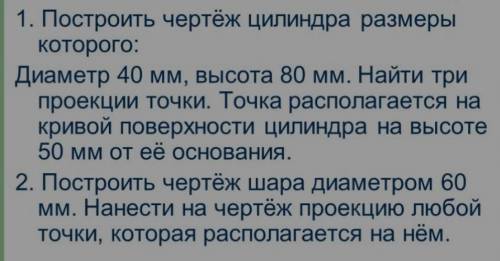

1. Построить чертёж цилиндра размеры которого: Диаметр 40 мм, высота 80мм. Найти три проекции точки. Точка располагается на кривой поверхности цилиндра на высоте 50 мм от её основания. 2. Построить чертёж шара диаметром 60 м. Нанести на чертёж проекцию любой точки, которая располагается на нём.
1. Построение чертежа цилиндра:
- Нарисуем две окружности равных по диаметру 40 мм - это будут верхняя и нижняя основания цилиндра.
- Соединим соответствующие точки на верхней и нижней окружностях параллельными прямыми линиями - это будет поверхность боковой стороны цилиндра.
- Выше поверхности цилиндра укажем точку на расстоянии 50 мм от основания, это будет требуемая точка.
Теперь перейдем к нахождению проекций точки на чертеже цилиндра:
- Горизонтальная проекция точки: спроецируем вертикальную отрезок от данной точки до горизонтальной оси цилиндра, получим точку на линии, которая обозначает границу верхнего основания цилиндра.
- Фронтальная проекция точки: проведем от линии горизонтальной проекции вертикальные отрезки до верхнего основания цилиндра и до нижнего основания цилиндра, получим соответствующие точки на фронтальной проекции.
- Профильная проекция точки: соединим вертикальную проекцию точки с точками на линии профильной проекции верхнего и нижнего оснований цилиндра, получим точку на линии, которая обозначает границу боковой стороны цилиндра.
2. Построение чертежа шара:
- Нарисуем окружность равную по диаметру 60 м - это будет окружность, обозначающая поперечное сечение шара.
Теперь нарисуем проекцию точки на чертеже шара:
- Выберем любую точку на окружности, которая обозначает поперечное сечение шара.
- Проекцию этой точки укажем на фронтальной плоскости, проведя вертикальный отрезок от данной точки до горизонтальной оси шара.
Готово! На чертеже шара с примером проекции точки.
Я надеюсь, что этот ответ был понятен и полезен. Если у вас есть еще вопросы или требуется более подробное объяснение, пожалуйста, сообщите мне.
