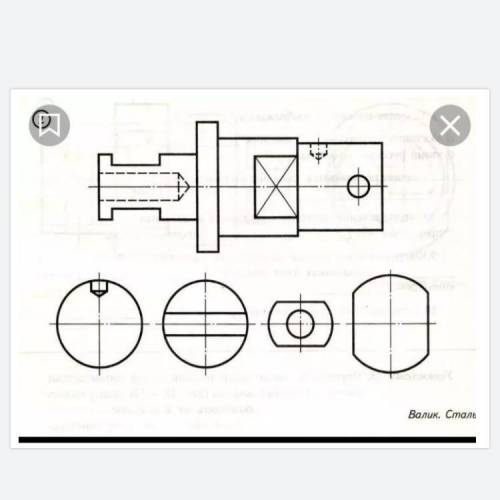

Черчение 1. По своим размерам в РАБОЧЕЙ ТЕТРАДИ начертить главный вид (вид спереди) вала из задания. 2. На свободном поле чертежа начертить сами сечения. Сечения уже даны в заданиях. Вам обязательно выполнить условие: диаметр сечения должен быть таким же, как и деталь в том месте, где проходит секущая плоскость. 3. При разомкнутой линии покажите те места на валу, где проходят секущие плоскости. Обозначьте их заглавными буквами русского алфавита. 4. Эти же буквы должны быть при обозначении соответствующего сечения. 5. Каждое сечение должно быть заштриховано под углом 45 градусов, как показано в текстовом документе занятия. Напоминаю: штриховка показывается там, где секущая плоскость проходит сквозь материал детали. А там, где отверстия, пазы и т. д. штриховка не показывается. 6. Чертежи должны быть оформлены рамкой и основной надписью.

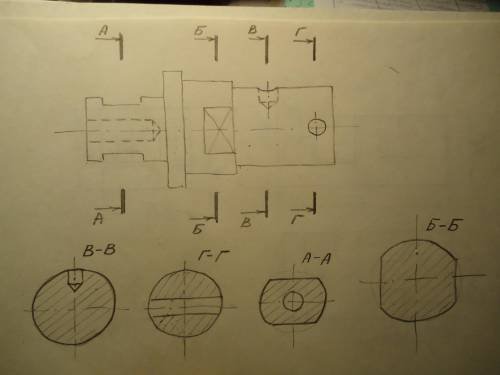

Эскиз чертежа см. на фото.
Он выполнен от руки с сохранением пропорций на глаз.
Надеюсь, что вам.
