ЧЕРЧЕНИЕ по аксономитрическим изображением выполните сечение​

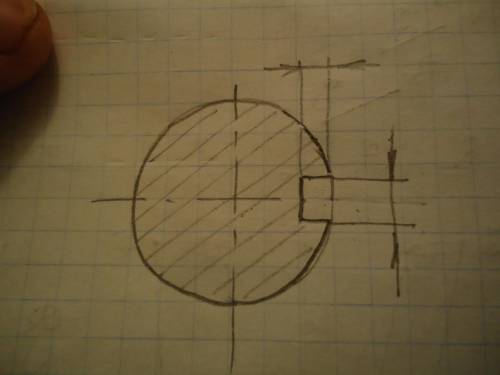

ответ: См. сечение на фото.

Объяснение:

Диаметр круга для построения сечения равен диаметру разрезаемого цилиндра.

Т.к. строим сечение, то большой цилиндр не показывают, он расположен дальше секущей плоскости.

При выполнении шпонки на сечении не показывают окружность, т.к. шпонка не является телом вращения.

При нанесении размеров глубину и ширину шпонки надо показывать на сечении.

   Надеюсь, что вам.
