с черчением) Опора состоит из прямой четырехугольной призмы и цилиндра, поставленного в центре верхней грани призмы. Разрезы призмы: длина 75 мм, ширина 40 мм высота 10 мм. Размеры цилиндра: диаметр 30 мм, высота 40 мм. Призма имеет прямоугольные пазы, выполненные посередине её меньших граней. Ширина пазов 20 мм, длина 10 мм и глубина 10 мм. Вдоль оси цилиндра проходить глухое призматическое отверстие, в основании которого квадрат со стороной 15 мм. Глубина отверстия 20 мм

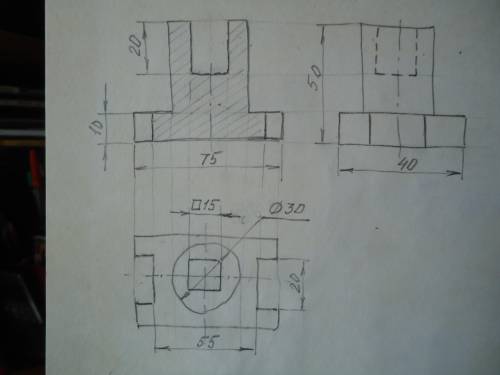

ответ: На фото расположены чертёж детали из трёх проекций, чертёж с фронтальным разрезом и изометрическая проекция детали.
Объяснение:

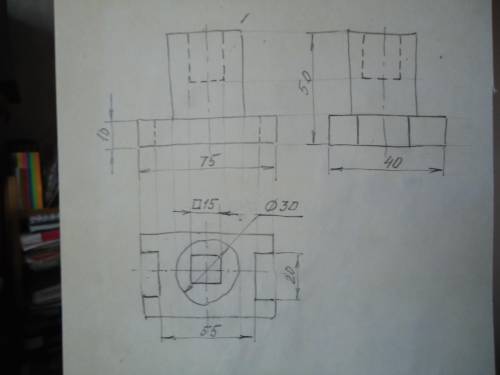

При нанесении размеров на чертёж №1 размер глубины отверстия внутри цилиндра пришлось бы проставлять от штриховой линии, что недопустимо. Поэтому правильнее показать чертёж с фронтальным разрезом, гделегко нанести размер глубины отверстия. См. чертёж №2.
На третьем листе на всякий случай я построила изометрию детали, чтобы понятнее было построение чертежа. На этом изображении приходится строить два овала с построения ромбов.
Делала все построения от руки с сохранением пропорций на глаз. Вам надо строить всё с чертёжных инструментом.
Надеюсь, что Вам. Желаю удачи.
