Задание по инженерной графике. Я немного уже сделала (если что технический рисунок я тоже знаю как сделать, только не помню под каким углом) Мне нужно только (если есть) исправить ошибки и где еще размеры цифры я потом напишу, главное сами линии) Буду очень благодарна =(

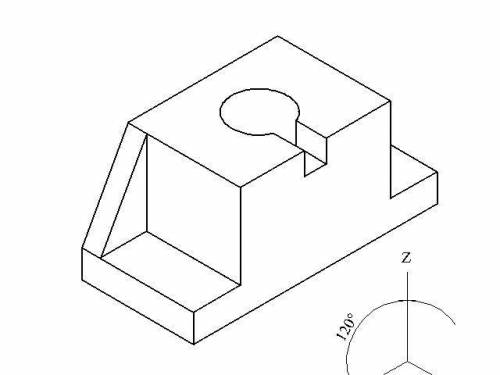

Первое фото - само задание, а второе и третье это как я начертила.
Объяснение:
Обозначать разрез не нужно.

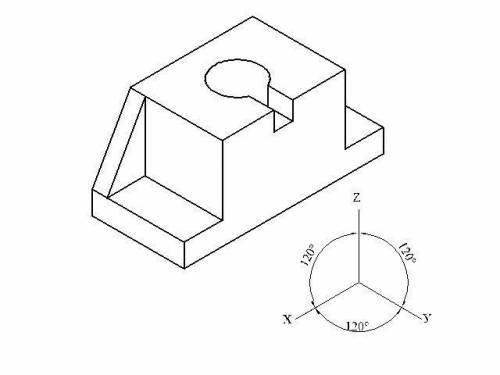

Между осями 120°.
На главном виде указан диаметр неполной стрелкой - это правильно, т.к. размеры указывают только по видимым линиям.
Удачи!
