Постройте сечение параллелепипеда плоскостью mnk где точки mnk соответственно лежат на ребре bb1, aa1, ad

Дано: Параллелепипед -куб,  M∪BB1,  N∪АА1, K∪AD.

Построить сечение.

Пошаговое объяснение:

Порядок построения указан номерами прямых.

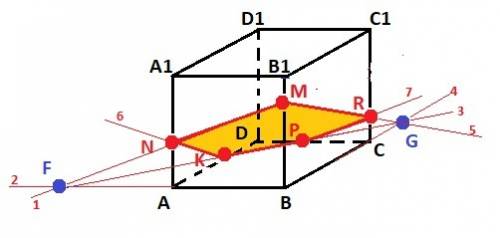

Рисунок к задаче в приложении.

Проводим MN (1)

Находим точку пересечения F = MN∩AB  (1 и 2)

Находим точку пересечения G = BC∩FK (3 и 4)

Находим точку пересечения Р = CD∩FG (3)

Находим точку пересечения R = MG∩CC1 (5)

Проводим отрезок KN (6)

Получили сечение - KMNRPK

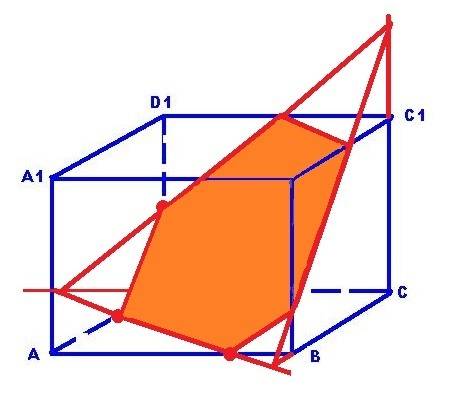

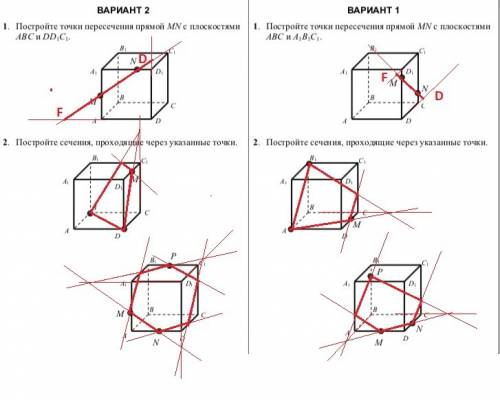

Дополнительно: Рисунки с другими сечениями куба = параллелепипеда.
