4. как правильно провести ввносные и размерные линии - вопрос №649285445 от zebrakod 02.04.2023 01:35

Question

Математика: 4. как правильно провести ввносные и размерные линии на чертеже? 5. какие знаки и буквы наносят перед размерным числом при указании диаметров и радиусов?

zebrakod · Answer

4.

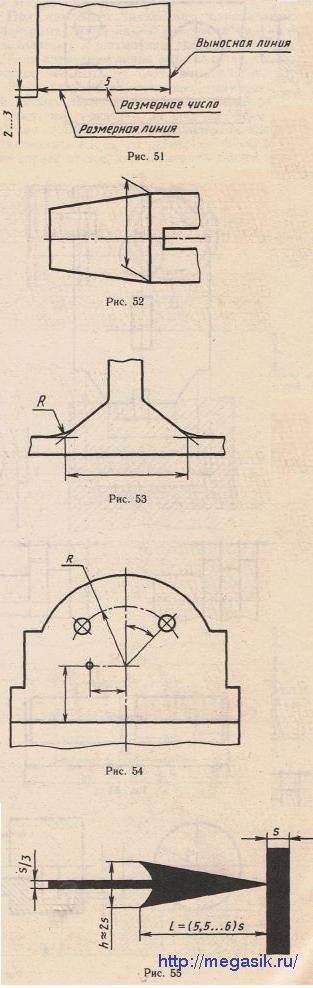

Выносная линия должна выходить за концы стрелок размерной линии на 1...5 мм, на учебных чертежах — на 2...3 мм (рис. 51 ].

5.
http://gk-drawing.ru/plotting/size.php
