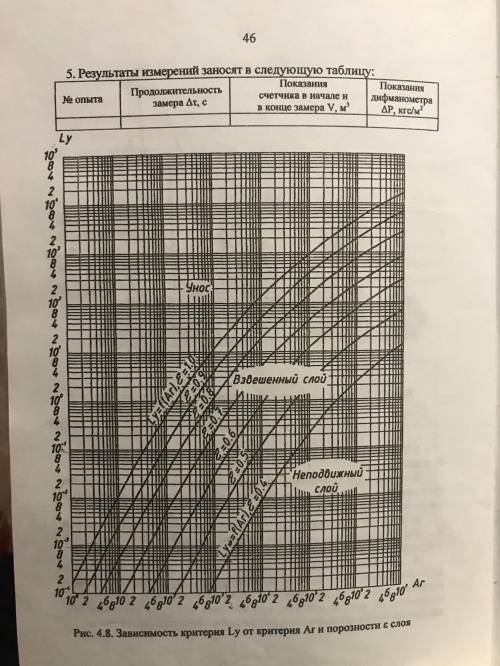

Слева на шкале находим значение 0,1 , это 10⁻¹. От этой точки проводим горизонтальную линию до пересечения с самой нижней кривой, она соответствует порозности ε = 0,4.
От точки пересечения опускаем вниз перпендикуляр на нижнюю ось и находим значение критерия Архимеда.
Значение критерия Лященко равно:
Ly = 9,96*10⁻⁸ = 0,0996
Округляем до значения 0,1.
Слева на шкале находим значение 0,1 , это 10⁻¹. От этой точки проводим горизонтальную линию до пересечения с самой нижней кривой, она соответствует порозности ε = 0,4.
От точки пересечения опускаем вниз перпендикуляр на нижнюю ось и находим значение критерия Архимеда.
С экрана плохо определять, но по-моему:
Ar = 5,5*10⁵
