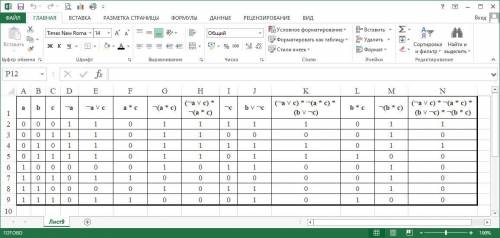

скрины
Объяснение:

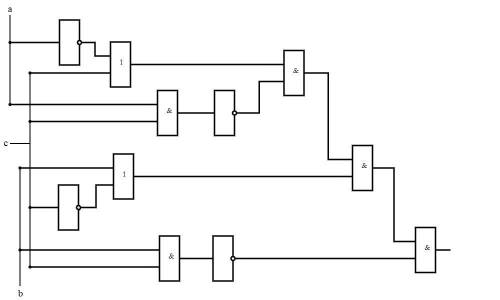

Алгоритм построения логических схем:
1) Определить число логических переменных
2) Определить количество базовых логических операций и их порядок
3) Изобразить для каждой логической операции соответствующий ей элемент
4) Соединить элементы в порядке выполнения логических операций
скрины
Объяснение:
Алгоритм построения логических схем:
1) Определить число логических переменных
2) Определить количество базовых логических операций и их порядок
3) Изобразить для каждой логической операции соответствующий ей элемент
4) Соединить элементы в порядке выполнения логических операций
