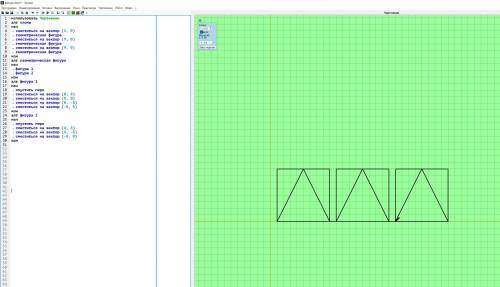

, 1. Для графического исполнителя Чертёжник составьте алгоритм построения геометрической фигуры, состоящей из двух простых фигур. Повторите рисование данной фигуры три раз вдоль оси абсцисс. Геометрические фигуры, их взаимное расположение и цвет нужно задать самостоятельно. Построение итогового изображения нужно реализовывать с использованием двухшаговой детализации.
использовать Чертежник
алг клоны
нач
сместиться на вектор (1, 0)
геометрическая фигура
сместиться на вектор (9, 0)
геометрическая фигура
сместиться на вектор (9, 0)
геометрическая фигура
кон
алг геометрическая фигура
нач
фигура 1
фигура 2
кон
алг фигура 1
нач
опустить перо
сместиться на вектор (0, 8)
сместиться на вектор (8, 0)
сместиться на вектор (0, -8)
сместиться на вектор (-8, 0)
кон
алг фигура 2
нач
опустить перо
сместиться на вектор (4, 8)
сместиться на вектор (4, -8)
сместиться на вектор (-8, 0)
кон
