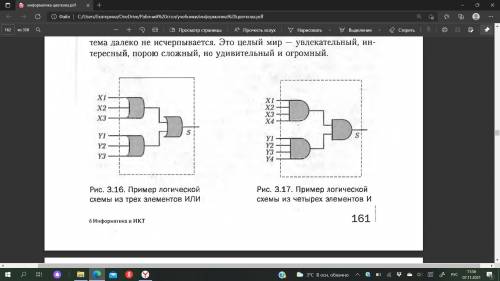

Для того чтобы записать функцию по данным схемам и построить комбинаторную диаграмму, нам понадобится использовать символы и логические операции. Давайте рассмотрим каждую схему по отдельности.
Схема 1:
Эта схема представляет собой логическую операцию "ИЛИ". Для ее записи мы будем использовать символ "+". В данном случае, логическое значение переменной будет равно 1 только в том случае, если хотя бы одна из начальных переменных равна 1.
Таким образом, функция, соответствующая этой схеме, будет выглядеть следующим образом:
f = a + b
Комбинаторная диаграмма для этой схемы будет состоять из двух квадратов, соответствующих переменным a и b, и объединенных в одно множество символом "+".
Схема 2:
Эта схема представляет собой логическую операцию "И". Для записи этой операции мы будем использовать символ умножения "∙". В данном случае, значение функции будет равно 1 только в том случае, если обе начальные переменные равны 1.
Таким образом, функция, соответствующая этой схеме, будет выглядеть следующим образом:
g = a ∙ b
Комбинаторная диаграмма для этой схемы будет состоять из двух кругов, соответствующих переменным a и b, и объединенных в одно закрашенное множество символом "∙".
Итак, мы записали функции и построили комбинаторные диаграммы для двух данных схем. Ниже приведены окончательные ответы:
Функция для схемы 1: f = a + b
Комбинаторная диаграмма для схемы 1:
Функция для схемы 2: g = a ∙ b
Комбинаторная диаграмма для схемы 2:
Надеюсь, это поможет вам понять, как записать функцию и построить комбинаторную диаграмму по данным схемам. Если у вас возникнут еще вопросы, пожалуйста, не стесняйтесь задавать их.
