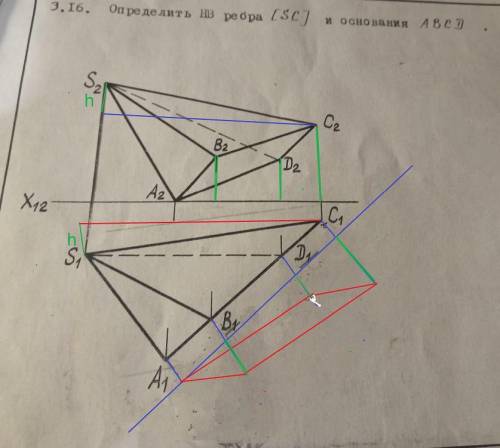

К горизонтальной проекции как к катету добавляется второй катет. равный разности h высот точек S и С.
Гипотенуза полученного прямоугольного треугольника и есть натуральная величина ребра SC.
Так как на горизонтальной проекции плоскость ABCD показана одной линией, то она перпендикулярна горизонтальной проекции.
Применяется метод проецирования на дополнительную вертикальную плоскость. Высоты точек сносятся с фронтальной проекции.
К горизонтальной проекции как к катету добавляется второй катет. равный разности h высот точек S и С.
Гипотенуза полученного прямоугольного треугольника и есть натуральная величина ребра SC.
Так как на горизонтальной проекции плоскость ABCD показана одной линией, то она перпендикулярна горизонтальной проекции.
Применяется метод проецирования на дополнительную вертикальную плоскость. Высоты точек сносятся с фронтальной проекции.
