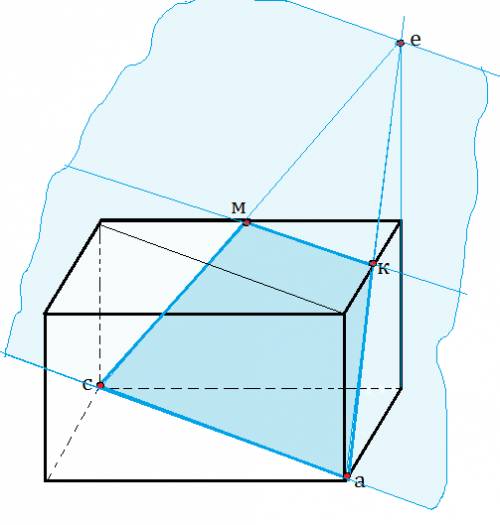

Прямая линия, получаемая при пересечении двух плоскостей,определяется двумя точками, и каждая из них принадлежит обеим плоскостям. На одной боковой грани даны две общие точки. На рисунке это с и м. На остальных гранях нет второй точки для плоскости альфа. Чтобы найти ее. продолжим прямую см до пересечения с продолжением бокового ребра в точке е. Точка е принадлежит плоскости альфа и плоскости двух боковых граней параллелепипеда. Соединив точку е с точкой а основания получим линию пересечения плоскости альфа с боковой гранью. Эта линия ка. Соединим м и к на верхнем основании параллелепипеда. мк проходит по верхнему основанию параллельно ас. Четырехугольник (трапеция) смка - искомое сечение.
На одной боковой грани даны две общие точки. На рисунке это с и м.
На остальных гранях нет второй точки для плоскости альфа.
Чтобы найти ее. продолжим прямую см до пересечения с продолжением бокового ребра в точке е.
Точка е принадлежит плоскости альфа и плоскости двух боковых граней параллелепипеда.
Соединив точку е с точкой а основания получим линию пересечения плоскости альфа с боковой гранью. Эта линия ка.
Соединим м и к на верхнем основании параллелепипеда. мк проходит по верхнему основанию параллельно ас.
Четырехугольник (трапеция) смка - искомое сечение.
