Кто разбирается в начертательной ? , много .
тема: проекции прямой линии. взаимное положение точки и прямой, прямых линий. проекции прямого угла.
сделайте номера 2.11, 2.12,2.13 . буду .
2.11) построить проекции и отрезка ав фронтали, если известно, что ав = 45 мм, | f, π2|=25 мм, xa = 50 мм, xв = 10 мм, |zb| = |yb|.(отвечать на второй вопрос не )
2.12) построить проекции горизонтально проецирующей прямой, удалённой от плоскостей проекций π2 и π3 на 20 мм (рис. 2.12).

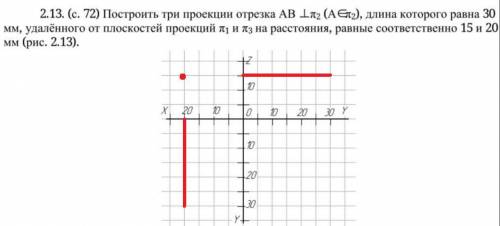

2.13) построить три проекции отрезка ав ⊥π2 (а∈π2), длина которого равна 30мм, удалённого от плоскостей проекций π1 и π3 на расстояния, равные соответственно 15 и 20 мм (рис. 2.13).
ответ к заданию 2.13).
Отрезок АВ параллелен плоскостям П1 и П3. На плоскость П1 он проецируется в точку.
Прилагается чертёж, правда без надписей. Но их легко автору добавить.
