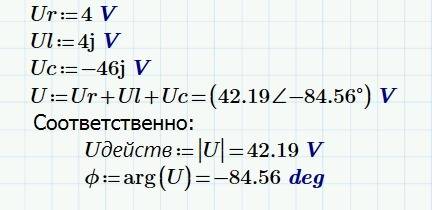

Для последовательных соединённых , индуктивной катушки(rк=0) и конденсатора известны действующие значения: ur=4 в, ul(l-индекс)=4 в. uc=46 в.определить действующее значение входного напряжения,фазовый сдвиг между этим напряжением и током.построить векторную диаграмму.

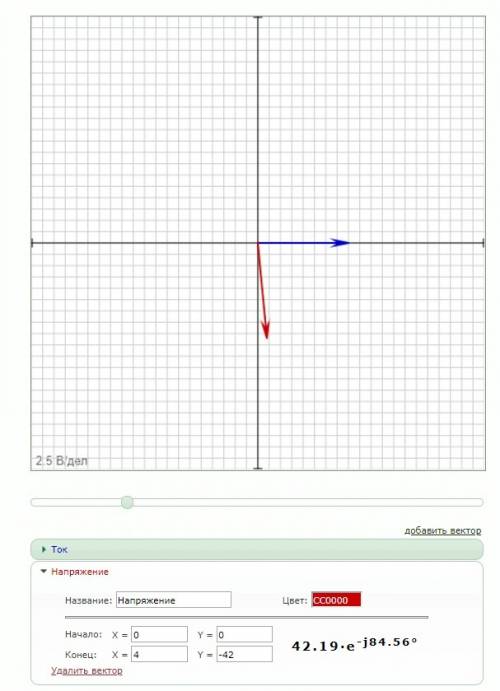

Построить вектор тока в масштабе не представляется возможным, так как предоставленные данные не позволяют оценить его модуль. Поэтому его длина выбрана произвольно.
