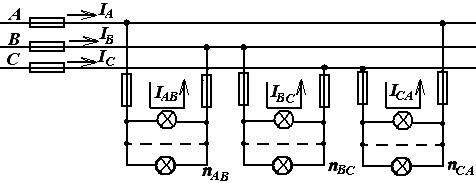

Три группы накаливания соединенные по схеме треугольник (40 ламп параллельно в каждой фазе , ток потребления каждой лампы iл=0,4a) подключены к источнику трехфазного тока с действующим значением линейного напряжения uл=127b. определить действующие значения фазного напряжения , линейного тока, полную потребляемую мощность и сопротивление в фазе. построить векторную диаграмму токов и напряжений
Uл=Uф=127 в
Iф=I*n=0.4*40=16 A
Iл=Iф*sqrt3=16*sqrt3=27.7 А
P=3*Pф=3*Uф*Iф=3*127*16=6096 Вт
Rф=Uф/Iф=127/16=7.94 Ом
