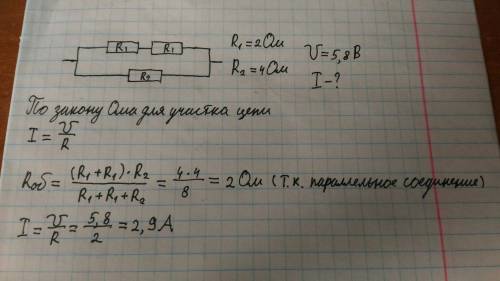

Буду участок цепи состоит из двух последовательно соединенных сопротивлений ,каждое из которых равно 2 ом.к этим двум параллельно подключают ещё одно сопротивление,значение которого составляет 4 ом.всю эту цепь подключают к источнику тока,который создаёт на концах данного соединения напряжение 5,8 в.необходимо определить силу тока во всей электрической цепи.начертите схему электрической цепи.
Т.к тут есть и параллельное и последовательное,значит смешаное
Найдем сопротивление на участке с последовательным соединением:
R=R1+R1=2+2=4 (Ом)
Найдем в общем сопротивление:
R=R1*R2/R1+R2=16/8=2(Om)
R=2+2=4(OM)-общее сопротивление
Закон ома:
I=U/R
I=5,8/4=1,45(Ам)
