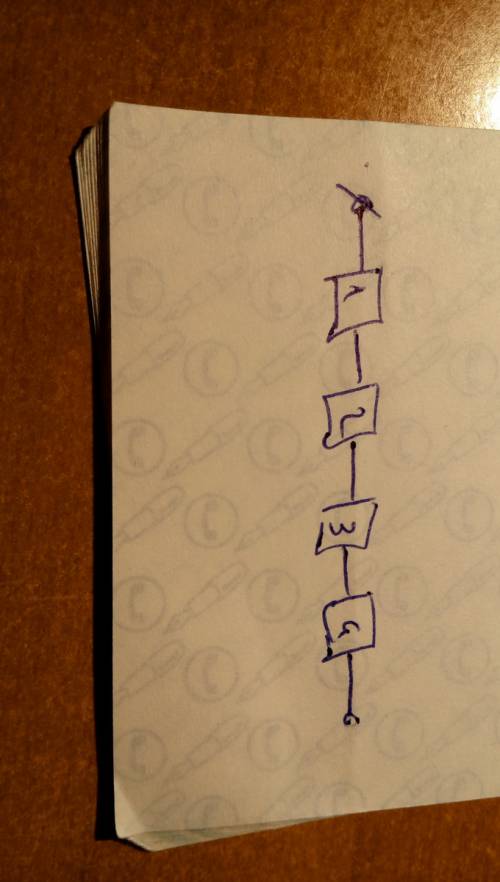

Четыре проводника с сопротивлениями 1 ом,2 ом,6 ом,и 12 ом соединены последовательно. напряжение источника тока составляет 42 в. найти общее сопротивление цепи,токи и напряжения для каждого проводника. сделать чертёж схемы.
Общее сопротивление равно сумме сопротивление на каждом из проводников, 1+2+6+12=21 Ом Сила тока равна U/R, где U-напряжение на аккумуляторе и R-общее сопротивление,следовательно сила тока равно 42/21=2 А Так как при последовательном соединении сила тока везде одинакова,то напряжение на первом резисторе равно силе тока умноженной на сопротивление 1 резистора и равно 2•1=2 В напряжение на втором резисторе равно силе тока умноженной на сопротивление 2 резистора и равно 2•2=4 В напряжение на третьем резисторе равно силе тока умноженной на сопротивление 3 резистора и равно 2• 6=12 В напряжение на четвертом резисторе равно силе тока умноженной на сопротивление 4 резистора и равно 2•12=24 В
Rобщ=R1+R2+R3+R4=1+2+6+12=21 Ом. при последовательно соединении iобщ=i1=i2=i3=i4 следовательно i=U/Rобщ=42/21=2 А. А что бы найти U для каждого резистора, то в формулу закона ома U=i*R, вместо i, подставляете 2А, а вместо R, значения резисторов для каждого, в сумме все напряжения должны давать 42 в.
при последовательно соединении iобщ=i1=i2=i3=i4
следовательно i=U/Rобщ=42/21=2 А.
А что бы найти U для каждого резистора, то в формулу закона ома U=i*R, вместо i, подставляете 2А, а вместо R, значения резисторов для каждого, в сумме все напряжения должны давать 42 в.
