1)какое соединение называется последовательным 2) признаки последова тельного соединение 3) как находится общая сопративление при последовательном соединений 4) какое соединение называется паралельным 5) как находится общая сопротивление при паралельном соединений
1) При последовательном соединении элементов электрической цепи начало последующего элемента соединяется с концом предыдущего (см. рисунок).
2) Из признаков последовательного соединения можно выделить следующие:
- сила тока во всех элементах цепи, соединенных последовательно, одинакова:
- напряжение на всей цепи, складывается из напряжений на каждом ее элементе:
3) Общее сопротивление цепи при последовательном соединении ее элементов равно сумме сопротивлений отдельных ее элементов:

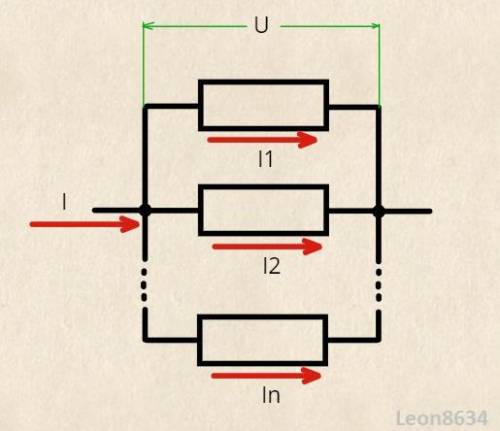

4) При параллельном соединении элементов электрической цепи, входы всех элементов объединяются в один узел, а выходы - в другой (см. рисунок). К признакам (свойствам) параллельного соединения относят:
- напряжение на всех элементах цепи одинаковое:
- общий ток равен сумме токов в ветвях:
5) При параллельном соединении складываются не сопротивления резисторов, а их проводимости (величины обратные сопротивлениям):
Частные случаи формул:
- для двух разных резисторов
- для трех разных резисторов
