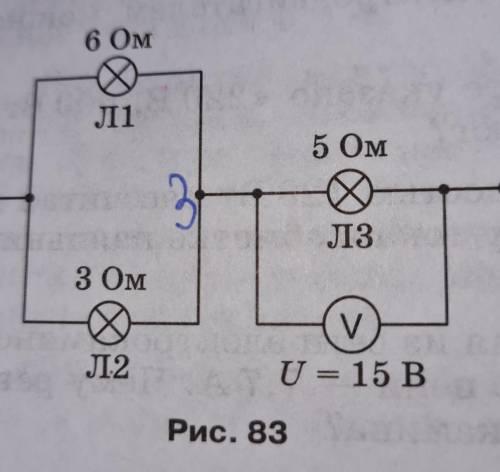

По рисунку 83 определите мощность тока, потребляемую лампой Л2

12 Вт

Объяснение:

Напряжение на лампе Л3 равно 15 В, ее сопротивление равно 5 Ом, ток который протекает через эту лампу равен:
I = U3/R3 = 15/5 = 3 А
Этот ток протекает в сумме через лампы Л1 и Л2.
Найдем эквивалентное сопротивление ламп Л1 и Л2, включенных параллельно:
R12 = (R1*R2)/(R1+R2) = (6*3)/(6+3) = 2 Ом
При токе равном 3 А напряжение на лампах Л1 и Л2 будет равно:
U12 = I*R12 = 3*2 = 6 В
Ток, протекающий через лампу Л2 равен:
I2 = U12/R2 = 6/3 = 2 А
Мощность лампы Л2 равна:
P2 = U2*I2 = 6*2 = 12 Вт
