ответ:3,5 Ом
Объяснение:

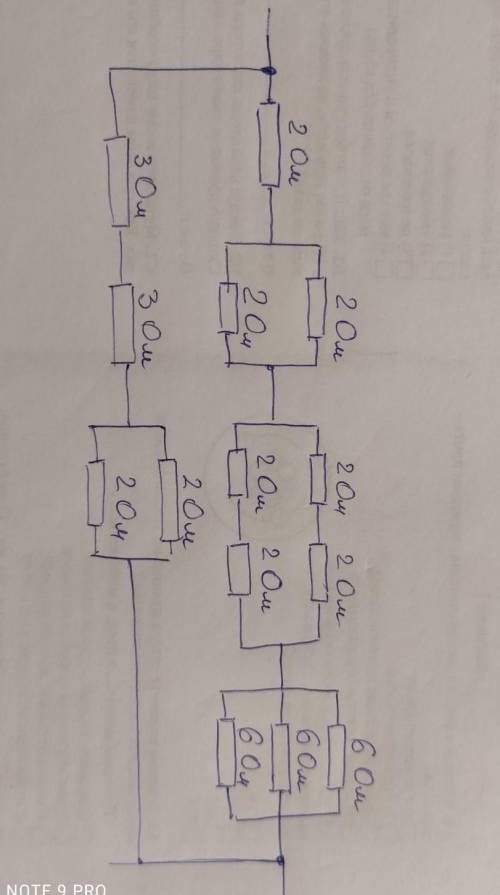

верхний участок цепи
R1= 2 Ом+2/2Ом+4/2 Ом+6/3 Ом=2+1+2+2=7 Ом
нижний участок
R2= 3 Ом+3 Ом+2/2 ОМ= 7 Ом
общее сопр. R=R1*R2/(R1+R2)= 49/14=3,5 Ом
при паралл. соединении одинак. проводников сопр. 1 проводника делится на их количество
при послед. соединении R=R1+R2+R3+
