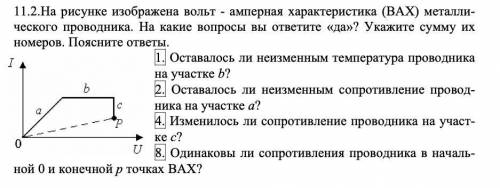

11.2.На рисунке изображена вольт - амперная характеристика (ВАХ) металли- ческого проводника. На какие вопросы вы ответите «да»? Укажите сумму их номеров. Поясните ответы. 1. Оставалось ли неизменным температура проводника на участке b?
2. Оставалось ли неизменным сопротивление провод- ника на участке а?
4. Изменилось ли сопротивление проводника на участ- ке с?
8. Одинаковы ли сопротивления проводника в началь-
Давайте разберем по порядку каждый вопрос и проанализируем вольт-амперную характеристику (ВАХ) металлического проводника.
1. Оставалось ли неизменным температура проводника на участке b?
На участке b ВАХ имеет постоянное значение тока и напряжения, что говорит о постоянной мощности, а следовательно, об отсутствии изменений температуры проводника на этом участке. Мы можем ответить "да" на этот вопрос. Номер этого вопроса - 1.
2. Оставалось ли неизменным сопротивление проводника на участке а?
На участке а ВАХ имеет прямую линейную зависимость, что означает, что сопротивление подключенного проводника на этом участке осталось неизменным. Мы можем ответить "да" на этот вопрос. Номер этого вопроса - 2.
4. Изменилось ли сопротивление проводника на участке с?
На участке с ВАХ имеет нелинейную зависимость, что означает, что сопротивление подключенного проводника изменилось на этом участке. Мы можем ответить "нет" на этот вопрос. Номер этого вопроса - 4.
8. Одинаковы ли сопротивления проводника в начальной и конечной точках ВАХ?
В начальной точке ВАХ (точка с) сопротивление проводника равно нулю, так как ток также равен нулю. Однако, в конечной точке ВАХ (точка р) проводник имеет некоторое значение сопротивления. Следовательно, сопротивления проводника в начальной и конечной точках ВАХ не одинаковы. Мы можем ответить "нет" на этот вопрос. Номер этого вопроса - 8.
Таким образом, сумма номеров вопросов, на которые мы ответим "да", составляет 1 + 2 = 3.
В заключение, на рисунке ВАХ металлического проводника на участке b температура оставалась неизменной, на участке а сопротивление оставалось неизменным, на участке с сопротивление изменилось, а сопротивления проводника в начальной и конечной точках ВАХ различны.
