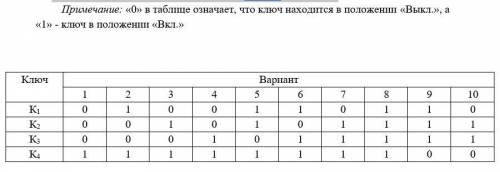

Физика: найти ёмкость батареи конденсаторов Вариант 1 Определить эквивалентную емкость батареи конденсаторов, соединенных по схеме рисунок 18, при положениях ключей К1, К2, К3, К4 в соответствии с таблицей 1.1. Значения емкостей конденсаторов: С1 = 2мкФ С2 = С3 = С4 = С6= 1мкФ С5 = 3мкФ, С7 = 0,5мкФ

UraR1 · Answer

Объяснение:конденсаторы С1, С5, С7 - отключены (ключи разомкнуты)С2 = С6 = 1 мкФс26 = С2/2 = 1/2 = 0,5 мкФС3= С4 = 1 мкФс34 = С3/2 = 1/2 = 0,5 мкФс26 = с34 = 0,5  мкФС = с34+с26 = 0,5 + 0,5 = 1 мкФ...
