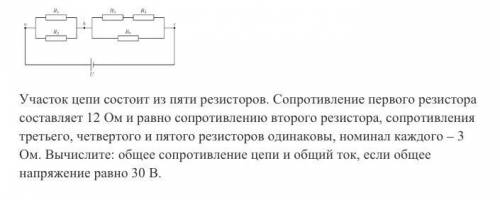

Участок цепи состоит из пяти резисторов. Сопротивление первого резистора составляет 12 Ом и равно сопротивлению второго резистора, сопротивления третьего, четвертого и пятого резисторов одинаковы, номинал каждого – 3 Ом. Вычислите: общее сопротивление цепи и общий ток, если общее напряжение равно 30 В.
ответ: 8 Ом; 3,75А
Объяснение:
Дано:
R1=R2=12 Ом
R3=R4=R5=3 Ом
U=30В
Rобщ-?; I-?
Rэкв1-2=R1*R2/(R1+R2)=12*12/(12+12)=6 Ом
Rэкв3-4=R3+R4=3+3=6 Ом
Rэкв3-4-5=Rэкв3-4*R5/(Rэкв3-4+R2)=6*3/(6+3)=2 Ом
Rобщ=Rэкв1-2+Rэкв3-4-5=6+2=8 Ом
I=U/R=30/8=3,75А

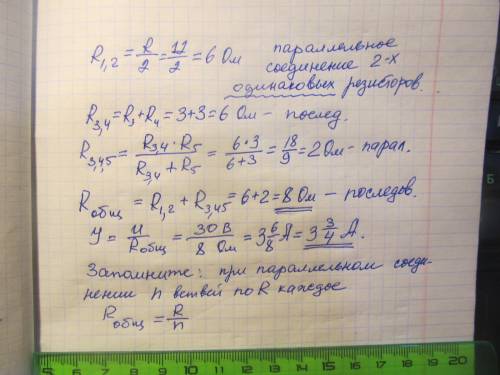

Решение на фото
