Добрый день! На фото заполненная таблица с уже - вопрос №20940393 от MaTeMaTiKjjj 21.04.2022 02:30

Question

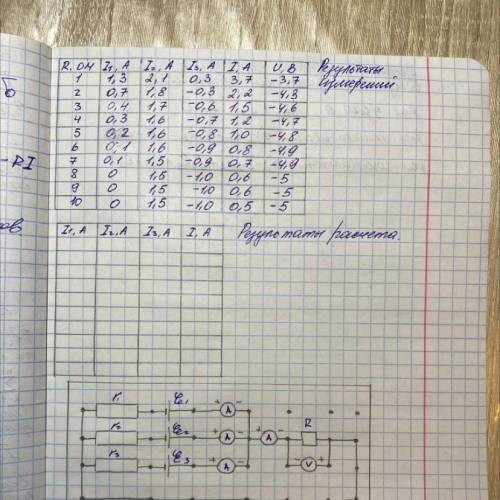

Физика: Добрый день! На фото заполненная таблица с уже сделанными вычислениями на компьютере, нужно «используя систему уравнений для вычисления токов I, I1, I2, I3 в каждом участке замкнутой цепи, рассчитать значения всех токов для каждого сопротивления нагрузки и сравнить их с результатами измерений

MaTeMaTiKjjj · Answer

1.Uав=E1g1+E2g2+E3g3/g1+g2+g3+g=5*1+8*0.5+4*1/1+0.5+1+1=13/3.5=3.71В, I1=Uав/Rн=3.71/1=3.71А,

2.сокращу запись Uав=13/2.5+0.5=4.33В, I2=Uав/Rн=4.33/2=2.165А,

3. Uав=13/2.5+0.333=4.58В, I3=Uав/Rн=4.58/3=1.526А,

4. тут сами

..

9. Uав=13/2.5+0.111=4.97В, I9=Uав/Rн=4.97/9=0.552А,

10. Uав=13/2.5+0.1=5В, I10=Uав/Rн=5/10=0.5А,

Объяснение:
