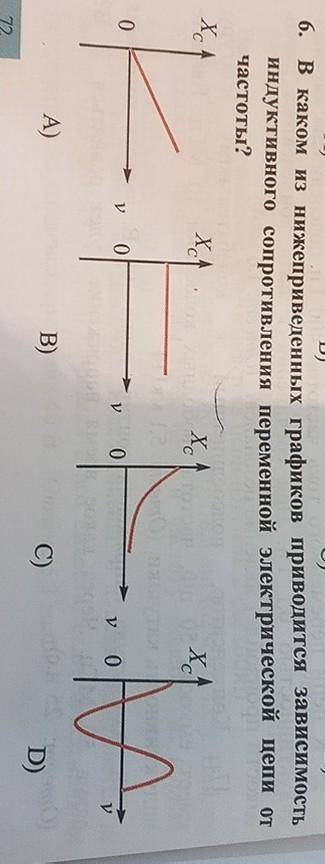

А) B) . В каком из нижеприведенных графиков приводится зависимость индуктивного сопротивления переменной электрической цепи от частоты? Х Х. Ус с - А 0 у 0 у 0 у у 0 А) B) C) D)
Для определения зависимости индуктивного сопротивления переменной электрической цепи от частоты, нам необходимо проанализировать, как меняется индуктивное сопротивление с изменением частоты.
Индуктивное сопротивление, обозначаемое как X_L, зависит от индуктивности (L) элемента цепи и частоты (f) сигнала. Формула, описывающая зависимость индуктивного сопротивления от частоты, имеет вид:
X_L = 2πfL
Где:
X_L - индуктивное сопротивление
f - частота сигнала
L - индуктивность элемента
Исходя из этой формулы, можно сделать следующие выводы:
1) Если частота сигнала увеличивается, то индуктивное сопротивление также увеличивается.
2) Если частота сигнала уменьшается, то индуктивное сопротивление также уменьшается.
Теперь рассмотрим предложенные графики:
А) В этом графике индуктивное сопротивление увеличивается с ростом частоты сигнала. На оси Y отмечено индуктивное сопротивление, а на оси X - частота сигнала.
B) В этом графике индуктивное сопротивление остается постоянным независимо от частоты сигнала.
C) Этот график не отражает зависимость индуктивного сопротивления от частоты, поэтому он нам не подходит.
D) В этом графике индуктивное сопротивление уменьшается с ростом частоты сигнала.
Исходя из вышеуказанных выводов и анализируя графики, можно сделать вывод, что график A изображает зависимость индуктивного сопротивления переменной электрической цепи от частоты. Таким образом, правильный ответ - А).
Индуктивное сопротивление, обозначаемое как X_L, зависит от индуктивности (L) элемента цепи и частоты (f) сигнала. Формула, описывающая зависимость индуктивного сопротивления от частоты, имеет вид:
X_L = 2πfL
Где:
X_L - индуктивное сопротивление
f - частота сигнала
L - индуктивность элемента
Исходя из этой формулы, можно сделать следующие выводы:
1) Если частота сигнала увеличивается, то индуктивное сопротивление также увеличивается.
2) Если частота сигнала уменьшается, то индуктивное сопротивление также уменьшается.
Теперь рассмотрим предложенные графики:
А) В этом графике индуктивное сопротивление увеличивается с ростом частоты сигнала. На оси Y отмечено индуктивное сопротивление, а на оси X - частота сигнала.
B) В этом графике индуктивное сопротивление остается постоянным независимо от частоты сигнала.
C) Этот график не отражает зависимость индуктивного сопротивления от частоты, поэтому он нам не подходит.
D) В этом графике индуктивное сопротивление уменьшается с ростом частоты сигнала.
Исходя из вышеуказанных выводов и анализируя графики, можно сделать вывод, что график A изображает зависимость индуктивного сопротивления переменной электрической цепи от частоты. Таким образом, правильный ответ - А).
