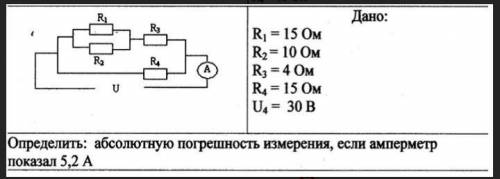

Порядок выполнения: 1.Определить эквивалентное сопротивление цепи Rэкв (обратитесь к разделу «Цепи постоянного тока», где мы находили расчётным путём эту величину). 2.Определить ток в той ветви, где расположен амперметр.(закон Ома и Кирхгофа применяете, так же см. пример решения задач в разделе цепи постоянного тока) 3. Сравнить полученный результат с показанием прибора. Амперметр показывает 5,2 А. Ток, который протекает в данной ветви определите и необходимо расчитать абсолютную погрешность:
Rэ=6 Ом, I=5A, ΔХ=0.2А
Объяснение:
R1,2=R1*R2/R1+R2=15*10/15+10=6Om, R1,2+R3=6+4=10Om,
Rэ=10*15/10+15=6Ом, I=U/R=30/6=5А,
ΔХ=Хп-Хи=5.2А -5А=0.2А
