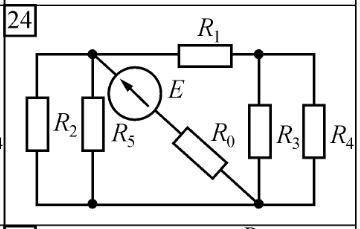

Найти напряжение источника, если известно сопротивление R для каждого участка и I1 (формулы, по которым нужно провести расчеты).

Объяснение:

R0 = 1, R1 = 6, R2 = 15, R3 = 10, R4 = 15, R5 = 60.

I1 = 10 А

r34 = R3*R4 / (R3+R4) = 10*15 / (10+15) = 6 Ом

U1 = R1*I1 = 6*10 = 60 B

U3=U4 = I1*r34 = 10*6 = 60 B

U134 = U1+U3 = 60+60 = 120 В

r25 = R2*R5 / (R2+R5) = 15*60 / (15+60) = 12 Ом

I23 = U134 / r25 = 120 / 12 = 10 A

Io = I23 + I1 = 10+10 = 20 A

Uo = Io*Ro = 20*1 = 20 B

E = U134 + Uo = 120+20 = 140 B
