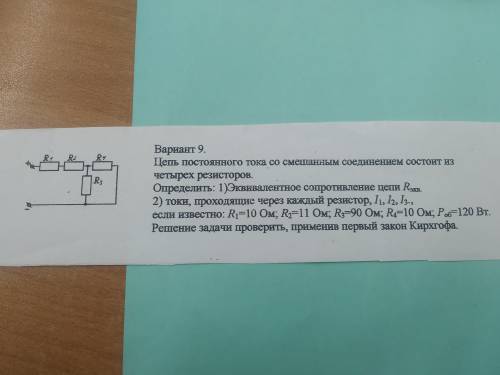

Объяснение:
Резисторы R₁ и R₂ соединенны последовательно:
R₁₂ = R₁ + R₂ = 10 + 11 = 21 Ом
Резисторы R₃ и R₄ соединенны параллельно:
R₃₄ = R₃·R₄ / (R₃ + R₄) = 90·10 / (90+10) = 9 Ом
Rэкв = 21 + 9 = 30 Ом
