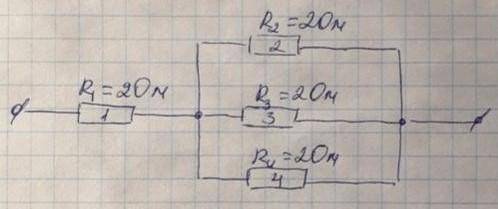

Знайти загальний опір ділянки, напругу й силу струму в кожному з резисторів.
R = 2 Ом, U=36B

Вот решение данного задания

I₁ = 7.2 A; U₁ = 14.4 B;

I₂ = 7.2 A; U₂ = 14.4 B;

I₃ = 3.6 A; U₃ = 7.2 B;

I₄ = 3.6 A; U₄ = 7.2 B;

Объяснение:

Задача:

Найти общее сопротивление участка, напряжение и силу тока в каждом из резисторов.

Дано:

схема соединения резисторов

R = 2 Ом,

U = 36B

Найти:

I₁; U₁;   I₂; U₂;   I₃; U₃;   I₄; U₄;

Общее сопротивление участка:

Cила тока на участке

Сила тока, проходящего через резисторы 1 и 2

I₁ = I₂ = I = 7.2 A

Напряжение на каждом из резисторов 1 и 2

U₁ = U₁ = I · R = 7.2 · 2 = 14.4 (B)

Напряжение на каждом из резисторов 3 и 4 равно

U₃ = U₄ = U - (U₁ + U₂) = 36 - 28.8 = 7.2 (B)

Сила тока, проходящего через каждый из резисторов 3 и 4

I₃ = I₄ = 0.5I = 0.5 · 7.2 = 3.6 (A)
