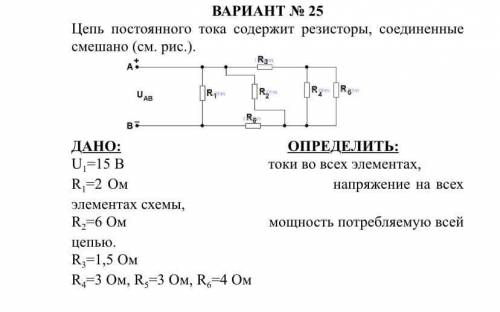

Цепь постоянного тока содержит резисторы, соединенные смешано (см. рис.) ОПРЕДЕЛИТЬ: токи во всех элементах ,напряжение на всех элементах схемы, мощность потребляемую всей цепью.
ДАНО:
U1=15 B
R1=2 Ом
R2=6 Ом
R3=1,5 Ом
R4=3 Ом, R5=3 Ом, R6=4 Ом

Объяснение:

U = U1 = 15 B

I1 = U1/R1 = 15/2 = 7.5 A

r45 = R4/2 = 3/2 = 1.5 Ом

r345 = R3+r45 = 1.5+1.5 = 3 Ома

r2345 = R2*r345 / (R2+r345) = 6*3 / (6+3) = 2 Ома

r23456 = R6+r2345 = 4+2 = 6 Ом

I6 = U / r23456 = 15 / 6 = 2.5 A

U6 = I6*R6 = 2.5*4 = 10 B

U2 = U-U6 = 15 - 10 = 5 B

I2 = U2 / R2 = 5 / 6 = =0.83 A

I3 = U2 / r345 = 5 / 3 = = 1.67 A

U3 = I3*R3 = 1.67* 1.5 = = 2.5 V

U4=U5 = U2 - U3 = 5 - 2.5 = 2.5 V

I4 = I5 = U4/R4 = 2.5 / 3 == 0.83 A

P = U*(I1+I6) = 15* (7.5+2.5) = 150 Вт
