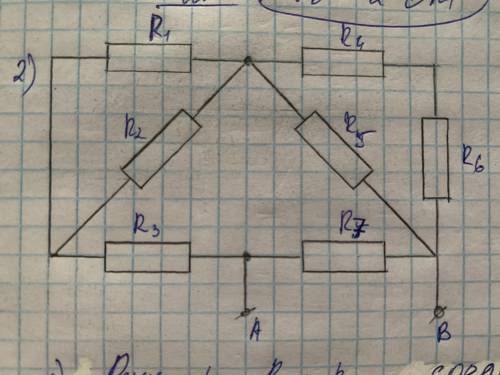

Найти общее сопротивление цепи. R1= 6 Ом, R2 = 6 Ом, R3 = 2 Ом, R4 = 2 Ом, R5 = 6 Ом, R6 = 4 Ом, R7 = 2 Ом

Объяснение:

R1=R2

r12 = R1/2 = 6/2 = 3 Ома

r46 = R4+R6 = 2+4 = 6 Ом

r46 = R5

r456 = R5 / 2 = 6/2 = 3 Ома

r123456 = R3+r12+r456 = 2+3+3 = 8 Ом

.

R = R7*r123456 / (R7 + r123456) = 2*8 / (2+8) = 1.6 Ома
