Графическое изображение равномерного прямолинейного движения может быть разным, но это всегда прямая линия.

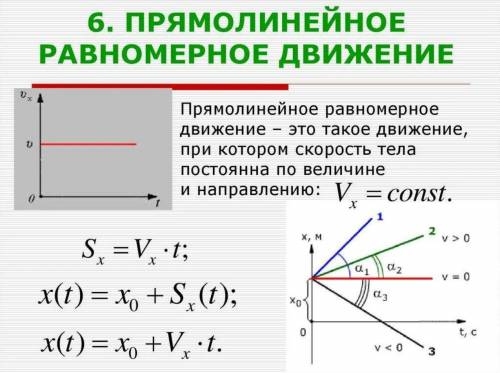

Если график выражает зависимость скорости тела vₓ от времени t, то вид такого графика представлен на левом верхнем рисунке.
Если же график выражает зависимость координаты тела х от времени t, то такие графики представлены на нижнем рисунке:
1 и 2 - движение тела с постоянной скоростью v > 0
3 - движение тела с постоянной скоростью v < 0
Угол наклона α к оси времени показывает величину скорости изменения координаты тела: чем больше угол α, тем больше скорость движения тела v.
На графике 3 угол наклона отрицательный, и скорость тела меньше нуля.
Красным цветом обозначен график зависимости координаты от времени, когда тело находится в состоянии покоя относительно выбранной системы координат: скорость тела равна нулю, и с течением времени t координата тела х₀ не изменяется.
