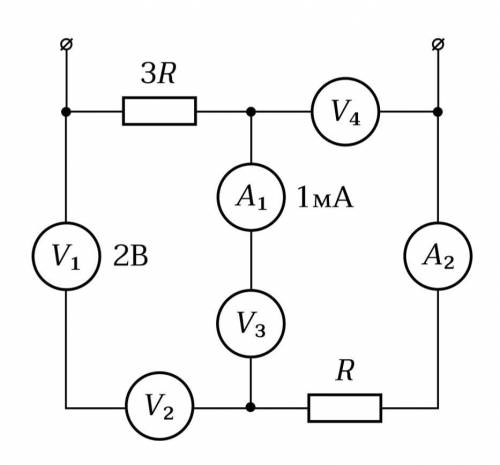

В участке цепи, схема которого показана на рисунке, амперметр 1 показывает ток 1 мА, а вольтметр 1 – напряжение 2 В. Сопротивление резисторов много больше сопротивления одинаковых амперметров, но много меньше сопротивления одинаковых вольтметров. Определите показания амперметра 2. ответ выразите в миллиамперах, округлите до десятых.
идеальный вольтметр в цепи равнозначен разрыву в цепи, но у нас амперметр А1 показывает что через вольтметр V3 проходит ток. это значит что сопротивление вольтметра большое но не бесконечное. сопротивлением амперметров и резисторов последовательно вольтметру можно пренебречь.
получается параллельно вольтметру 3 подключена цепь с двумя последовательными вольтметрами 1 и 2
показания вольтметра 3 будут равны 2+2=4В, а сопротивление 4В/1мА=4кОм
значит ток через вольтметр 1 равен 2В/4кОм=0,5мА
показания амперметра 2 равны сумме токов через вольтметр 3 и через цепочку с вольтметрами 1 и 2
Объяснение:
идеальный вольтметр в цепи равнозначен разрыву в цепи, но у нас амперметр А1 показывает что через вольтметр V3 проходит ток. это значит что сопротивление вольтметра большое но не бесконечное. сопротивлением амперметров и резисторов последовательно вольтметру можно пренебречь.
получается параллельно вольтметру 3 подключена цепь с двумя последовательными вольтметрами 1 и 2
показания вольтметра 3 будут равны 2+2=4В, а сопротивление 4В/1мА=4кОм
значит ток через вольтметр 1 равен 2В/4кОм=0,5мА
показания амперметра 2 равны сумме токов через вольтметр 3 и через цепочку с вольтметрами 1 и 2
получаем 1мА+0.5мА = 1,5 мА - это ответ
