1. U =110.79 В
P=8 Bт
ϕ=85.86°
Q=110,5 BAp
Объяснение:

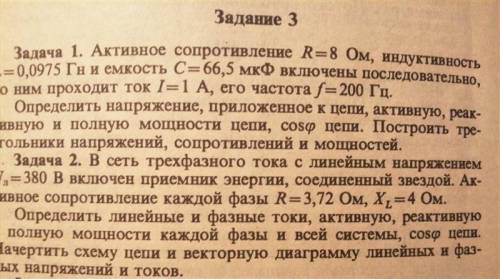

1. Дано R= 8 Ом
L=0.0975 Гн
C=66.5 мкФ=66.5*10⁻⁶ Ф
I=1 A
f=200 Гц
---------------
Найти U, P, Ф, Q
элементы в цепи соединены последовательно, а значит, ток на конденсаторе и катушке будет одним и тем же.
I=Iс Uс=I*Хс=1*12=12 В
Хс=1/(2πfС)=1/(2π*200*66.5*10⁻⁶)=12 Ом
Х L=2π*f*L=2π*200*0.0975=122,5 Ом
UL=I*Х L=1*122,5=122,5 В
U R=I*Х R=1*8=8 В
U = ==110.79 В
Активную мощность можно определить как мощность, выделяемую на обмотке катушки
P=U R*I=8*1=8 Bт
Для определения реактивной мощности определим угол сдвига ϕ
ϕ=arctg(X/R)=arctg((X L-Xc)/R)=arctg((122.5-12)/8)=85.86°
Q=U*I*Sinϕ=110.79*1*Sin85.86°=110,5 BAp
1. U =110.79 В
P=8 Bт
ϕ=85.86°
Q=110,5 BAp
Объяснение:
1. Дано R= 8 Ом
L=0.0975 Гн
C=66.5 мкФ=66.5*10⁻⁶ Ф
I=1 A
f=200 Гц
---------------
Найти U, P, Ф, Q
элементы в цепи соединены последовательно, а значит, ток на конденсаторе и катушке будет одним и тем же.
I=Iс Uс=I*Хс=1*12=12 В
Хс=1/(2πfС)=1/(2π*200*66.5*10⁻⁶)=12 Ом
Х L=2π*f*L=2π*200*0.0975=122,5 Ом
UL=I*Х L=1*122,5=122,5 В
U R=I*Х R=1*8=8 В
U =
=
=110.79 В
Активную мощность можно определить как мощность, выделяемую на обмотке катушки
P=U R*I=8*1=8 Bт
Для определения реактивной мощности определим угол сдвига ϕ
ϕ=arctg(X/R)=arctg((X L-Xc)/R)=arctg((122.5-12)/8)=85.86°
Q=U*I*Sinϕ=110.79*1*Sin85.86°=110,5 BAp
