Знайти загальний опір кола яке на малюнку, вважати що R - ?
​

11/3 Ом.

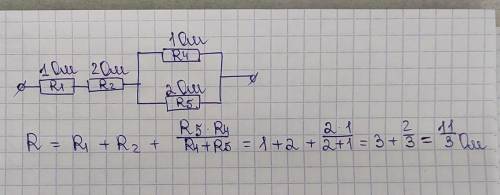

Відповідь прикладена на фото.

Объяснение:

1)

Резисторы R₁ и R₂ соединены последовательно.

Заменим их одним резистором:

R₁₂ + R₁ + R₂ = 1 + 2 = 3 Ом

2)

Резисторы R₃ и R₄ соединены параллельно.

Заменим их одним резистором:

R₃₄ = R₃·R₄ / (R₃ + R₄) = 1·2 / (1+2) ≈ 0,7 Ом

3)

Общее сопротивление:

R = R₁₂ + R₃₄ = 3 + 0,7 = 3,7 Ом
