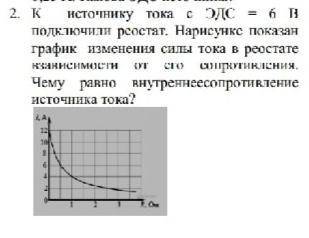

Физика: К источнику тока с ЭДС = 6 В подключили реостат. На рисунке показан график изменения силы тока в реостате в независимости от его сопротивление. Чему равна внутренне сопротивление источника тока

Мария12Мария12 · Answer

Выберем конкретные значения сопротивления и тока. Например R=1 Ом и тогда из графика видно, что I=4 A

Напишем Закон Ома:

$I=\frac{E}{R+r}\\R+r=E/I\\r=\frac{E}{I}-R$

r=6/4 - 1=0.5 Ом

Если взять другие значения, то результат выйдет тот же.
