Имеется выключатель и две электрические лампы, на цоколе одной из которых написано 75 Вт, 220 В, а на цоколе другой – 15 Вт, 220 В. Соберите на монтажном столе
электрическую цепь, удовлетворяющую следующим условиям: когда выключатель
находится в положении «включён», горит только лампа 75 Вт, если же его перевести в
положение «выключен», то эта лампа гаснет, но загорается лампа мощностью 15 Вт.
Начертите схему цепи и объясните принцип её работы. Подробно распишите параметры
деталей.

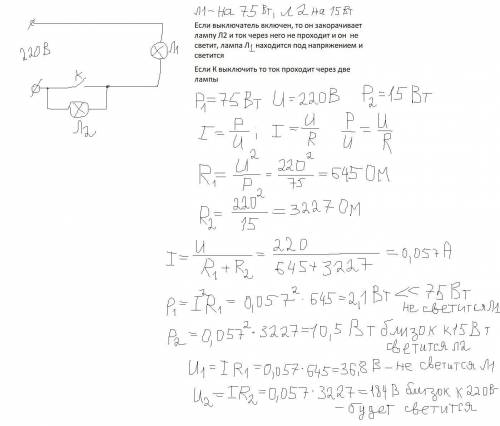

смотрите решение
Объяснение:
