Дано:
R1 = 1 Ом
R2 = 4 Ом
R3 = 12 Ом
R4 = 2 Ом
R5 = 4 Ом
Ro - ?

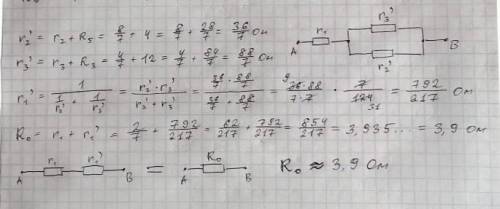

Решение - на фото.

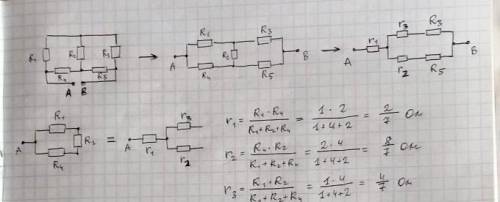

Преобразовываем один из тругольников сопротивлений (либо R1-R4-R2, либо R3-R5-R2) в звезду. После этого "сворачиваем" схему до эквивалентного резистора.
