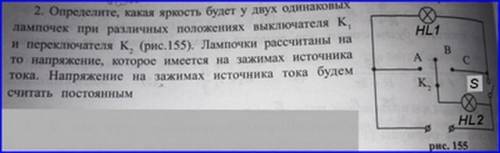

Задача номер 2
( освещение лампы зависит от сопротивления)​

1.

Выключатель питания S разомкнут.

К2 в положении А:

- лампа HL2 в номинальном режиме,

лампа HL1 обесточена;

K2 в положении В:

- обе лампы обесточены;

К2 в положении С:

- обе лампы включены последовательно

и горят вполнакала.

2.

Выключатель питания S замкнут.

К2 в положении А:

- обе лампы соединены параллельно в номинальном режиме;

K2 в положении В:

- лампа HL1 в номинальном режиме,

лампа HL2 обесточена;

K2 в положении C:

- лампа HL1 в номинальном режиме,

лампа HL2 обесточена.
