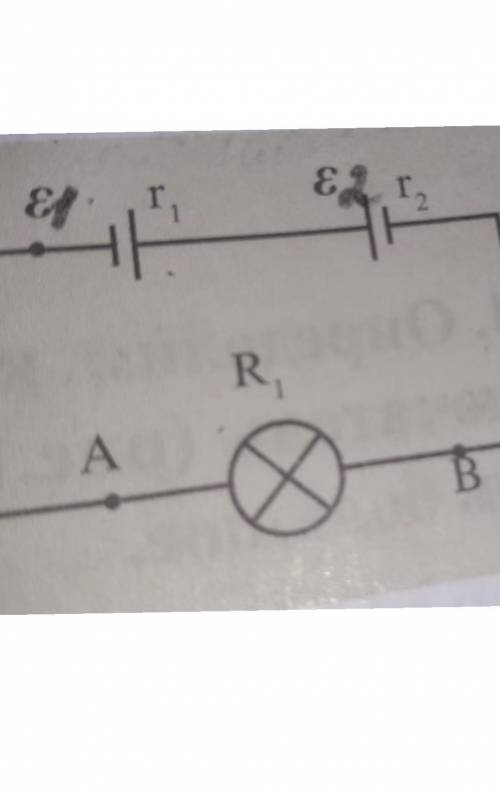

Определите потребляемую мощность лампочки если e1=5В , r1=2 Ом , e2=1В , r2=1Ом , R1=17 Ом
​

Pл=0,68 Вт.

Объяснение:

Источники питания включены последовательно встречно:

ℰ=ℰ1-ℰ2=5-1=4 B.

Внутренние сопротивления включены последовательно:

r=r1+r2=2+1=3 Ом.

Полное сопротивление эл.цепи,

последовательное соединение:

Rобщ=R1+r=17+3=20 Ом.

Сила эл.тока в цепи:

I=ℰ/Rобщ=4:20=0,2 A.

Потребляемая мощность эл.тока:

Pл=I²*R1=0,2²*17=0,68 Вт.
