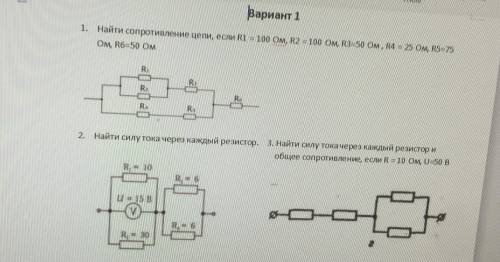

1.Найдите сопротивление цепи
2.найдите силу тока
3.найдите общее сопротивление

1.

Параллельное соединение 2-х одинаковых резисторов:

R1=R2=100 Ом =>

R(1,2)= R1/2=R2/2=100/2=50 Ом.

Последовательное соединение:

R(1-3)=R(1,2)+R3=50+50=100 Ом.

Последовательное соединение:

R(4,5)=R4+R5=25+75=100 Ом.

Параллельное соединение 2-х одинаковых резисторов:

R(1-3)=R(4,5)=100 Ом =>

R(1-5)=R(1-3)/2=R(4,5)/2=100/2=50 Ом.

Полное сопротивление эл.цепи,

последовательное соединение:

Rобщ=R(1-5)+R6=50+50=100 Ом.

2.

Силы токов:

U1=U2=Uv=15 B =>

I1=Uv:R1=15:10=1,5 A;

I2=Uv:r2=15:30=0,5 A:

I=I1+I2=1,5+0,5=2 A.

R3=R4=6 Ом =>

I3=I4=I/22/2=1 A.

3.

Параллельное соединение:

R(3,4)=R3/2=R4/2=10/2=5 Ом.

Полное сопротивление эл. цепи,

последовательное соединение:

R общ=R1+R2+R(3,4)=10+10+5=25 Ом.

Определяем силы токов ч/з резисторы:

I1=I2=I=U/R общ=50/25=2 A;

R3=R4=10 Ом =>

I3=I4=I/2=2/2=1 A.
