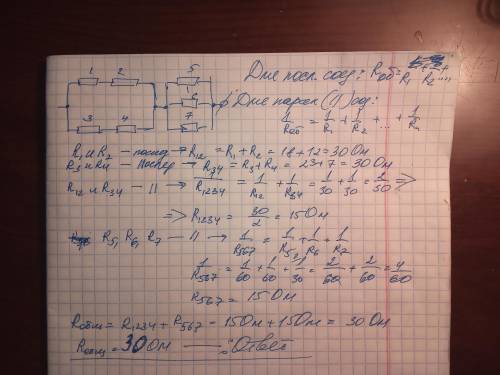

Чему равно общее сопротивление электрической цепи (рис.115), если r1= 18 ом, r2=12 ом, r3=23 ом, r4=7 ом, r5= 60 ом, r6=60 ом, r7=30 ом? 10-11 класс схема на рисунке немного изменена. поэтому в интернете такого нету

ответ: 30 Ом

Объяснение: 1 и 2, 3 и 4 элементы соединены последовательно попарно, 12 и 34 - пары параллельны друг другу, элементы 5,6,7 подсоединены друг к другу параллельно. Обе части схемы соединены последовательно (левая и правая).
