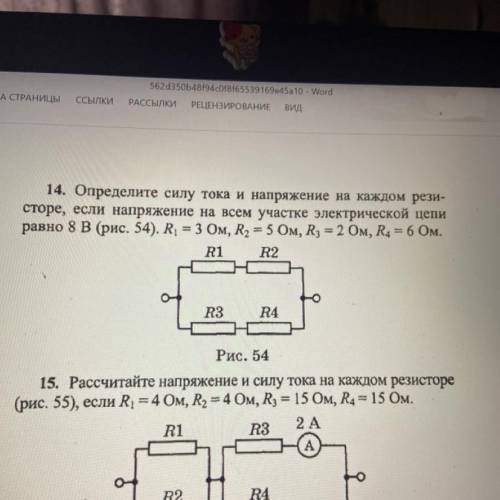

14. Определите силу тока и напряжение на каждом рези- сторе, если напряжение на всем участке электрической цепи
равно 8 B (рис. 54). R = 3 Ом, R, = 5 Ом, R, = 2 Ом, R4 = 6 Ом.
R1 R2
1
R3
R4
Рис. 54

Дано:                                      Решение:

R₁= 3 Ом                                 R=R₁+R₂+R₃+R₄⇒

R₂= 5 Ом                                ⇒ R= 3 Ом+5 Ом+2 Ом+6 Ом= 16 Ом

R₃= 2 Ом                                I=I₁=I₂=I₃=I₄; I=U/R⇒

R₄= 6 Ом                               ⇒I=8 В/ 16 Ом= 0,5 А

Uо= 8 В                                 U₁= I₁*R₁= 0,5 А* 3 Ом= 1,5 В

                U₂= I₂*R₂= 0,5 А* 5 Ом= 2,5 В

I, U₁, U₂, U₃, U₄-?                  U₃= I₃*R₃= 0,5 А* 2 Ом= 1 В

                                             U₄= R₄*R₄= 0,5 А* 6 Ом= 3 В

Объяснение:
